架空鋁線

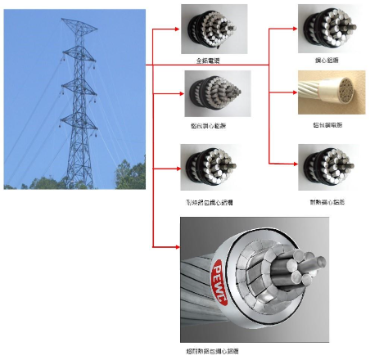

架空鋁線用途

‍

全鋁電纜 (AAC)

• 相對於銅纜(相同之重量)具有較高之導電率及較低之成本。
• 重量輕，較其它線纜易架設 。
• 適用於架空輸配電路、鐵路之接地線及回流饋線等。

‍

鋼心鋁纜(ACSR)

• 架設上具有良好之抗張強度。
• 於地型不良之地區具有較長之架設距離 。
• 適用於長距離之架空輸配電路，如穿越河流、岩層地帶及鐵路之地線及回流饋線等。

‍

鋁包鋼心鋁纜(ACSR/AW)

• 結構同ACSR，架設上具有良好之抗張強度，重量亦較ACSR輕。
• 高抗腐蝕性，導電性亦較ACSR佳，可較ACSR有較少之電力損失。
• 適用於長距離之架空輸配電路、沿海地區、工業地區、具鹽份之荒地及火山附近等。

‍

ACSR/AW 規格

依據標準：ASTM B549、TPC A048

‍

耐熱鋼心鋁纜(TACSR)

• 架設上具有良好之抗張強度。
• 於地型不良之地區具有較長之架設距離 。
• 送電容量為ACSR的1.4~1.5倍 。
• 適用於長距離之架空輸配電路及鐵路之地線及回流饋線等。

‍

耐熱鋁包鋼心鋁纜(TACSR/AW)

• 結構同TACSR，架設上具有良好之抗張強度，重量亦較TACSR輕。
• 高抗腐蝕性，導電性亦較TACSR佳，可較TACSR有較少之電力損失。
• 送電容量為ACSR的1.4~1.5倍 。
• 適用於長距離之架空輸配電路、沿海地區、工業地區及具鹽份之荒地等。

‍

超耐熱鋁包鋼心鋁纜(ZTACIR/AS)

• 結構同TACSR，架設上具有良好之抗張強度，重量亦較TACSR輕。
• 高抗腐蝕性，導電性亦較TACSR佳，可較TACSR有較少之電力損失。
• 送電容量為ACSR的1.6~2.0倍，弛度小，外徑小 。
• 與ACSR相同外徑下，ACSR通電至導線達75℃時，與ZTACIR/AS通電至導線達210℃時，兩者之弛度相同
• 適用於高容量、低弛度之架空輸配電路，主要用於更換既設之ACSR或 ACSR/AW 導線。

‍

ZTACIR/AS 規格

依據標準：JEC-3406、JCS-1404、TPC STAW-2

‍

鋁包鋼電纜 (ACW)

• 架設上具有良好之抗張強度並具高抗腐蝕性。
• 適用於沿海地區、工業地區、具鹽份之荒地及火山附近等之地線使用。

‍

ACW 規格

‍依據標準：ASTM B416-81、TPC WI-5C

‍

特色

• 輕量化與經濟效益
• 高機械強度
• 高導電與低損耗
• 耐候與抗腐蝕
• 高溫與高載流能力

‍

電壓

69kV-345kV
